一、非晶合金变压器

非晶合金变压器是以非晶态金属为铁芯材料的一种新型变压器。非晶合金铁芯具有较高的饱和磁感应强度、低矫顽

力、超低损耗、低励磁电流和良好的温度稳定性。非晶合金变压器与硅钢S9系列变压器相比空载损耗下降70-80%，

空载电流下降50%，节能效果十分明显，是一种绿色环保性的高效节能变压器。

主要特点与技术参数：

●铁芯采用三相四框五柱式结构;
●采用Dyn11连接组别，有利于减少电网谐波影响，改善供电质量;
●变压器油箱采用密封式结构，运行可靠，免维修:
●空载损耗仅为S9型变压器之20%左右，空载电流约为S9型变压器之50%。

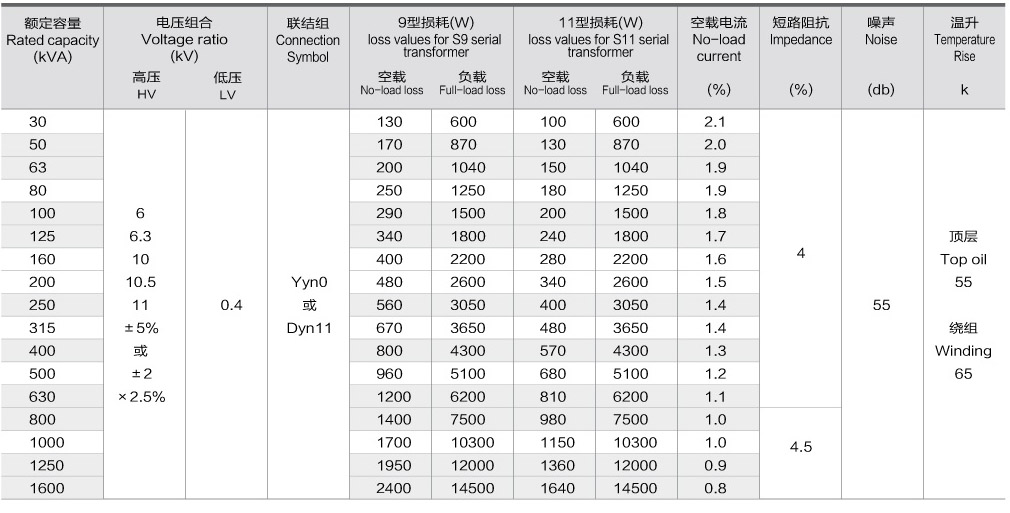

S(B)H15-30-2500/10系列三相非晶合金变压器

二、调容变压器

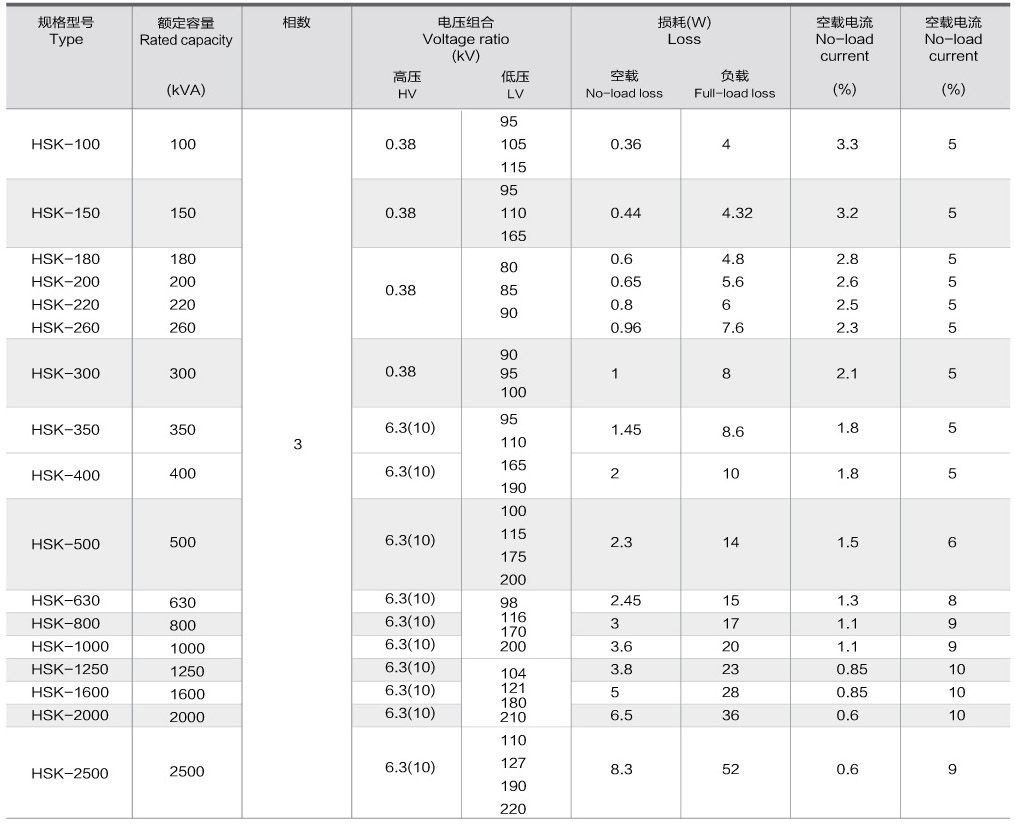

三、整流变压器

整流变压器在技术上吸收了国内外同行业成功的经验，自行研发了各类型号产品以满足不同的客户需求。产品有单

相、三相、三相五柱、六相和十二相。产品的技术性能处于国内先进水平。可根据客户的各种特殊要求进行设计制

造各种结构形式的产品。
●主要生产工艺和特点:
1.材料上采用了高性能的硅钢片及高质量的无氧铜线，在生产技术上采取了先进的线圈分相整体套装技术。
2.铁心采用五级步进叠装方式，引线冷压焊接技术，油箱密封面精密加工等技术。

四、电炉变压器

公司生产的电炉变压器能有效地提高冶炼效率、降低综合电力消耗并加强了运行可靠性，各项性能指标均达到国内

先进水平。
●主要生产工艺和特点:
1、铁芯均采用优质冷轧取向硅钢片，铁芯叠装采用全斜接缝多级步进工艺，铁芯夹紧装置采用拉板压钉结构，器

身装配采用六个方向十点定位措施。
2、线圈采用高纯度半硬无氧铜纸包扁线绕制，匝绝缘采用优质绝缘纸板。内线圈直接绕制在绝缘筒上，所有线圈

均采用内外撑条，线圈总装采用同步顶升系统。
3、油箱采用折板式平顶油箱。中小容量电炉变压器的冷却系统采用片式散热器，中大型容量电炉变压器的冷却系

统采用分体组合式强迫油循环冷却器。

五、S11-M.d系列地下式配电变压器

地下式配电变压器是一种可以安装在地坑中，并能满足单环网高压供电需要的变压器，适用于道路、桥梁、机场、

隧道等长距离、小负荷高压输出系统。

●产品标准
GB16927-1997 高电压试验技术
GB1094.1-1996 电力变压器
GB7328-1987 变压器和电抗器的声级测定
GB/T6451-2008 三相油浸式电力变压器技术参数和要求
GB4208-2008 外壳防护等级
JB/T501-2006 电力变庄器试验导测
JB/T10544-2006 地下式变压器

主要特点与技术参数：Main functions and characters

●正常使用条件
·户外地坑中、隧道内洞壁式地坑中
·海拔不超过 1000M
·最高环境气温 +40℃
·最低气温 -25℃
·地坑运行条件:满足水浸超过变压器顶盖平面1米,运行可达120天
注:根据用户需求，环网型地理式变压器可增加四位置负荷开关，终端型地埋式变压器可增加二位置负荷开关。
●性能特点
a、高压进线采用二个(一进一出)三相一体化插拔式高压电缆连接器;
b、低压出线采用三相四线一体化插拔式低压电器连接器;
c、高压侧装有限流熔断器保护;
d、箱体采用A3型钢并作特殊防护处理;
e、防护等级为IP68，在一段时间内可以全部浸没在水中运行，可达120天;
f、在地坑中运行时的升限值符合GB1094.4-1996的要求。

六、预装式变电站

产品符合GB17467-2010《高压/低压预装式变电站》和IEC1330等标准。ZB型箱式变电站俗称欧式箱变，作为一种

新型供配电装置，它比传统上建变电站具有许多优越性。由于它体积小，占地面积小，结构紧凑，便于搬迁，因而

大大缩短了基建的周期和占地面积，也减少了基建费用。同时，箱式变电站现场安装简单，供电迅速，设备维修简

单无须专人值守，特别是它可以深入负荷中心，对提高供电质量，减少电能损失，增强供电的可靠性以及对配电网

络改选都是十分重要的。

ZB型变电站由高压开关柜，低压配电屏，配电变压器及外壳四部分组合而成，高压有空气、真空、SF6负荷开关;

变压器为干式变压器或油浸式变压器。箱体采用了良好的隔热通风结构，外观美观大方，隔热性能良好，且箱体

设有上下通风的风道，户外太阳辐射对变压器室及高低压室造成的温升可减小到最低限度。箱体内可装设温控强

迫通风装置以及温度自动控制装置。各独立单元装设完善的控制，保护，带电显示和照明系统。

七、组合式变压器

我厂生产的组合式变压器(俗称美式箱变)是一种将变压器器身、开关设备、熔断器、分接开关及相关辅助设备进

行组合的变压器、高压接线方案有终端型、环网型，能适应各种供电系统的要求。而且具有结构紧凑、体积小、

占地省、投资少、安装快等优点。既可用于户内，又可用于户外，广泛适用于居民小区、机场、高层建筑、商业

中心、厂矿、企业、医院、学校等各种场合，可最大年易度地深入负荷中心，提高供电质量。并能满足用户电能

计置，无功补偿、低压分路等各种配制要求，使用方便灵活。

●全绝缘结构及连锁装置，确保人身安全;
●全密封结构，根除油质劣化，延长使用寿命:
●负荷开关具有三相连动特点，有效地减小了铁磁共振;
●采用双熔丝保护，确保系统简单、方便、经济、可靠安全运行;
●有硅钢片铁芯、非晶合金铁芯、卷铁芯等，损耗低、噪声小、箱体不发热;
●高压进线采用肘型电缆插头，可操作200A负荷电流，紧急情况下可作负荷开关操作，并且具有隔离开关的特点;
●体积小，仅为同容量欧式箱变的1/3左右。

组合式变压器

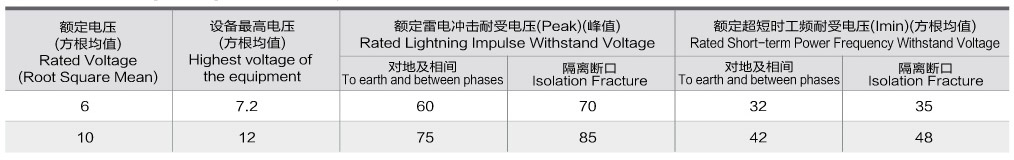

组合式变压器绝缘水平

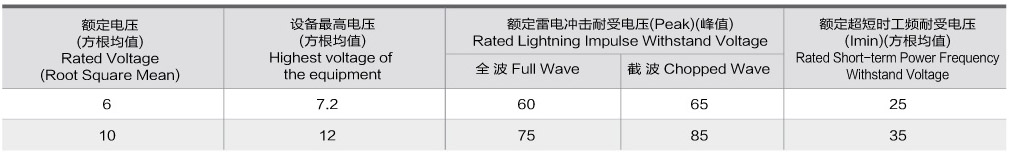

高压电器元件绝缘水平

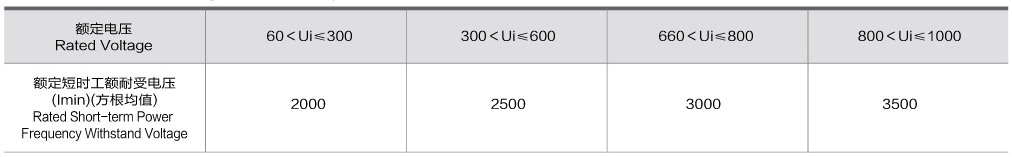

低压电器元件绝缘水平

八、H级浸渍式干式变压器

●热寿命长，过载运行能力强，在120%额定容量下长期过载运行，无强迫风冷下可长期满负荷运行;
●极高的安全及阻燃性能，在800℃的高温长时燃烧下无烟雾产生;
●极强的抗热冲击能力〔可以在-50℃下立即加满负荷);
●防水密封性好，优异的憎水性、防潮性;
●寿命期后可以轻易将绝缘材料和铜线分离回收利用，不污染环境。

浸渍式h级绝缘10kV级无励磁调压配电变压器

浸渍式h级绝缘35kv级无励磁调压配电变压器

九、F级树脂浇注干式变压器

●散热条件好、线圈不吸潮、不污染环境，可安装在负荷中心;
●噪声低损耗低，节能效果显著，运行经济，可免维护;
●机械强度高，绝缘强度高，抗短路能力强;
●阻燃性极佳，防爆，防灾性能突出;
●损耗低，体积小，重量轻，安装方便。

环氧树脂浇注式f级绝缘10kV级无励磁调压配电变压器

环氧树脂浇注式f级绝缘35kV级无励磁调压配电变压器

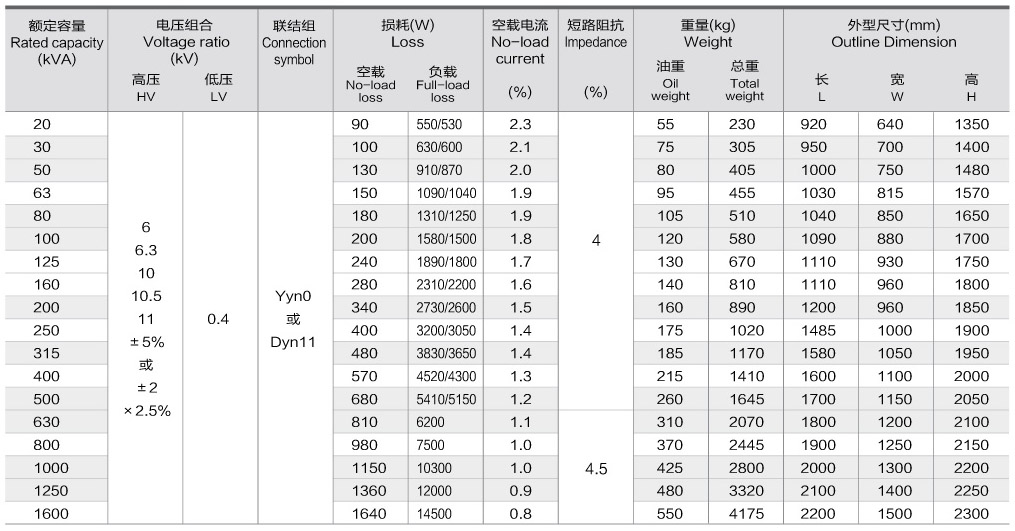

S13-M系列三相双绕组无励磁调压配电变压器

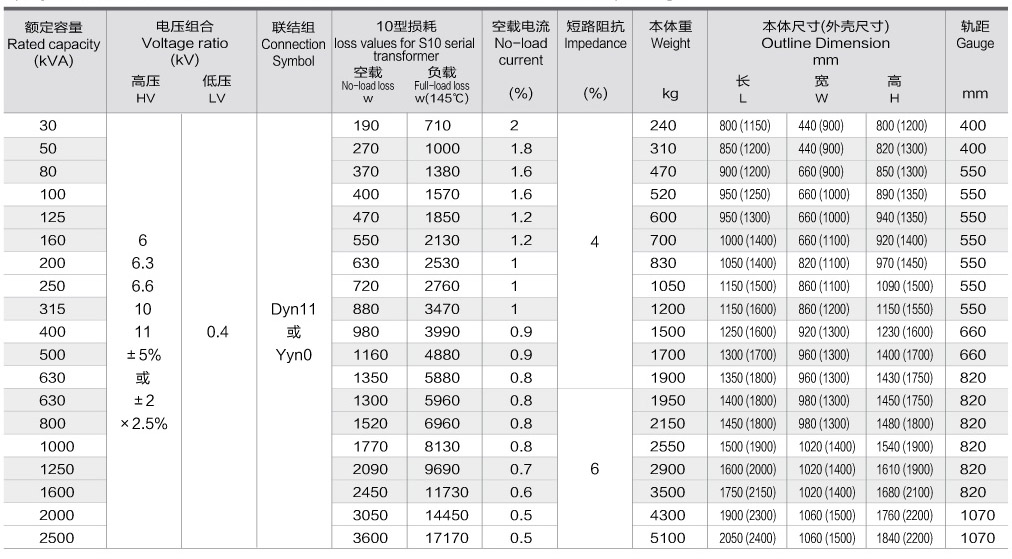

环氧树脂浇注式f级绝缘10kV级无励磁调压配电变压器

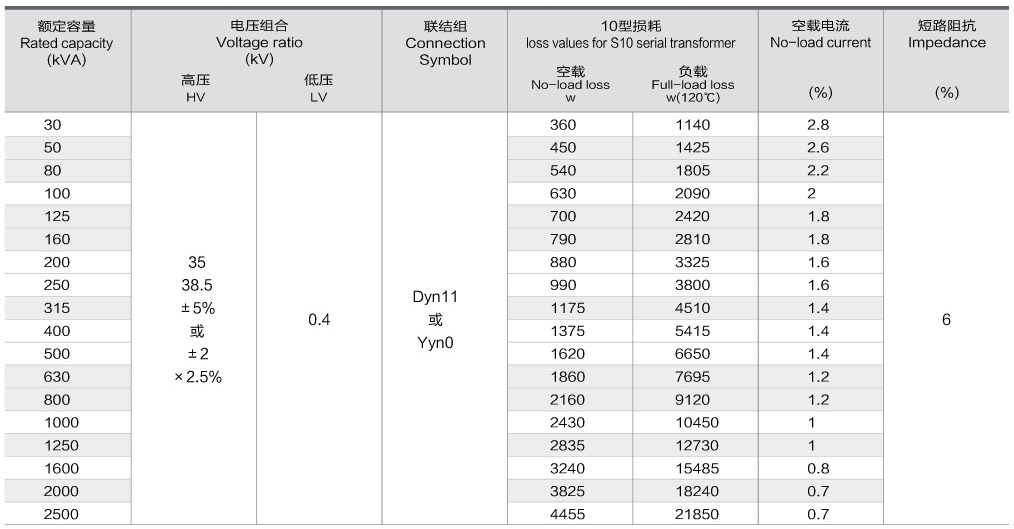

环氧树脂浇注式f级绝缘35kV级无励磁调压配电变压器

浸渍式h级绝缘10kV级无励磁调压配电变压器

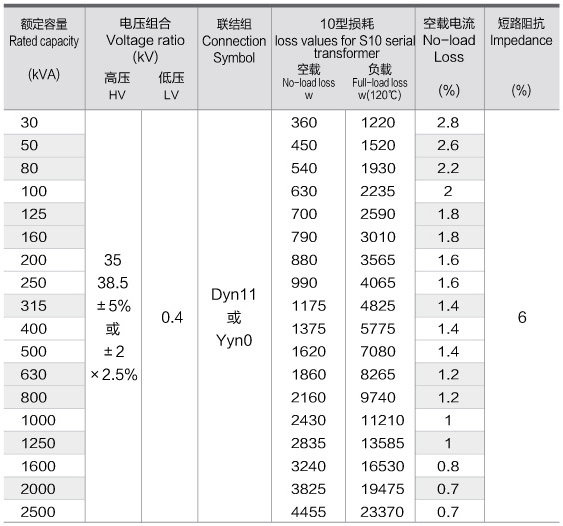

浸渍式h级绝缘35kv级无励磁调压配电变压器

组合式变压器

组合式变压器绝缘水平

高压电器元件绝缘水平

低压电器元件绝缘水平

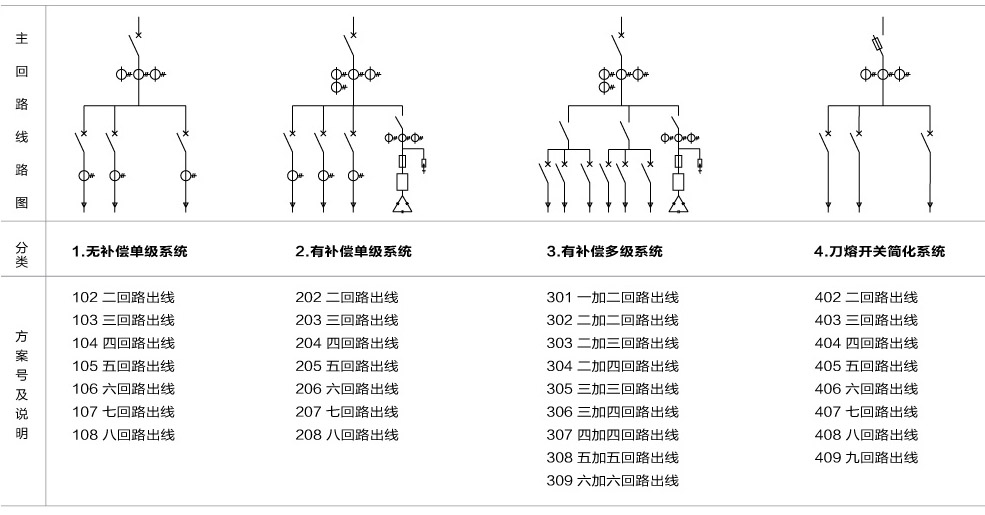

低压主回路方案号

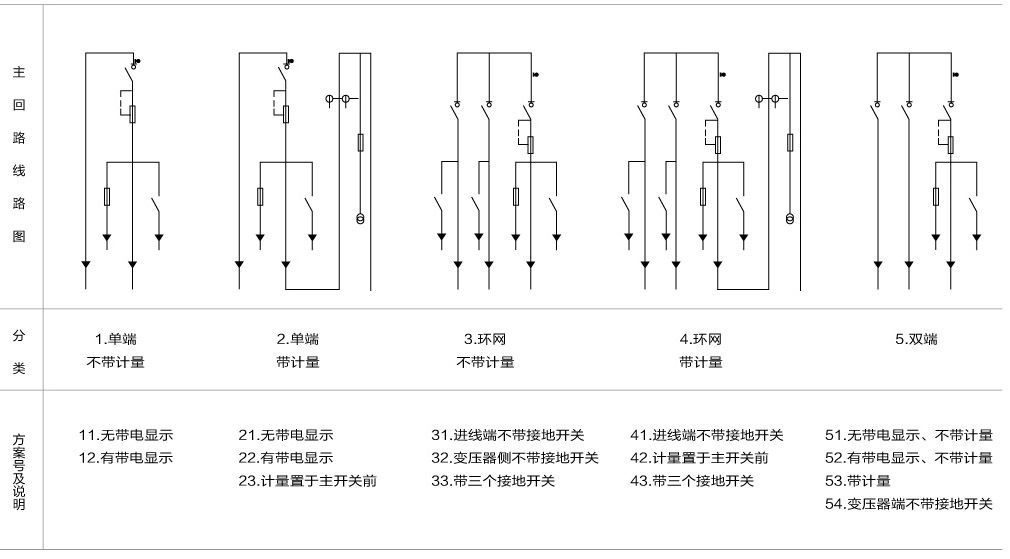

高压主回路方案号

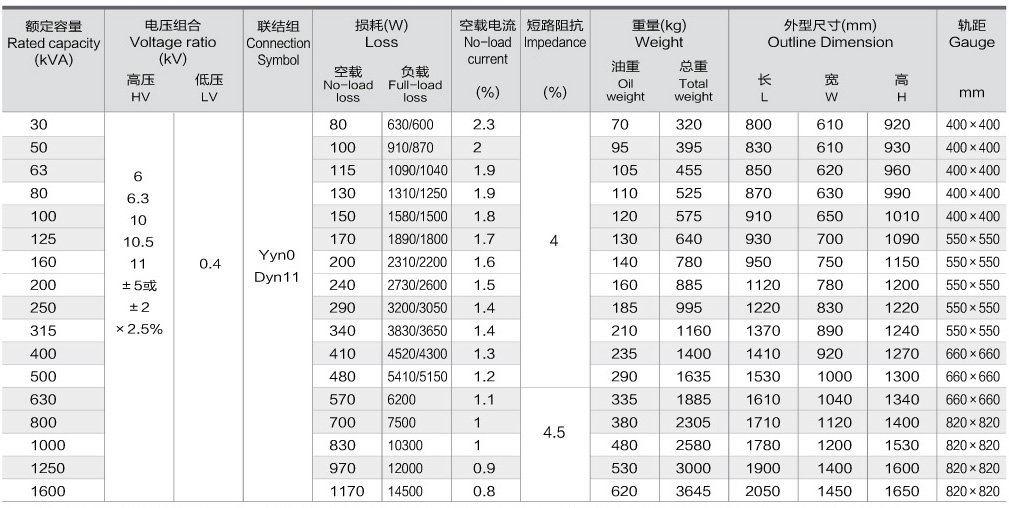

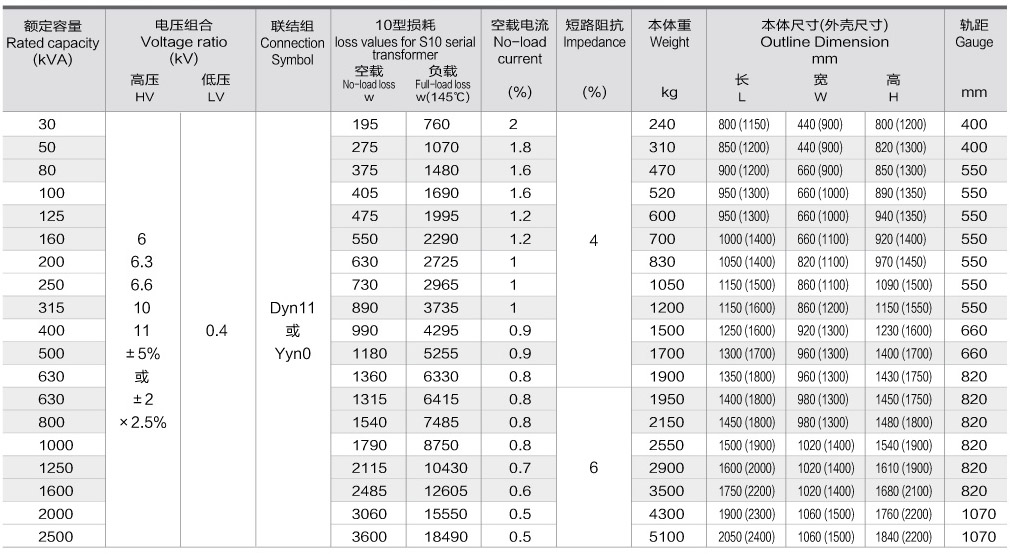

S11-M.d系列三相双绕组无励磁调压地下式配电变压器

三相电弧炉变压器
